Hej tamo! Kao dobavljač vakuumskog prekidača, iz prve sam ruke vidio važnost ovih sjajnih uređaja u raznim sustavima. Vakuumski prekidač ključna je komponenta u vodovodnim i fluidnim sustavima, sprječavajući povratni tok i osiguravajući sigurnost i učinkovitost cjelokupnog postavljanja. Dakle, koje su ključne komponente vakuumskog prekidača? Zaronimo i pogledajmo bliže.
Tijelo
Tijelo vakuumskog prekidača je poput školjke koja sve drži zajedno. Obično je izrađen od izdržljivih materijala kao što su mesing, nehrđajući čelik ili plastika, ovisno o nanošenju i potrebnom razini otpornosti na koroziju. Grud je popularan izbor zbog dobre snage, otpornosti na koroziju i pristupačnosti. S druge strane, nehrđajući čelik je skuplji, ali nudi vrhunsku otpornost na koroziju, što ga čini idealnim za primjene u teškim okruženjima ili gdje je tekućina s kojom se obrađuje korozivna. Plastična tijela su lagana i jeftina, ali možda nisu prikladna za primjene visokog tlaka ili visoke temperature.

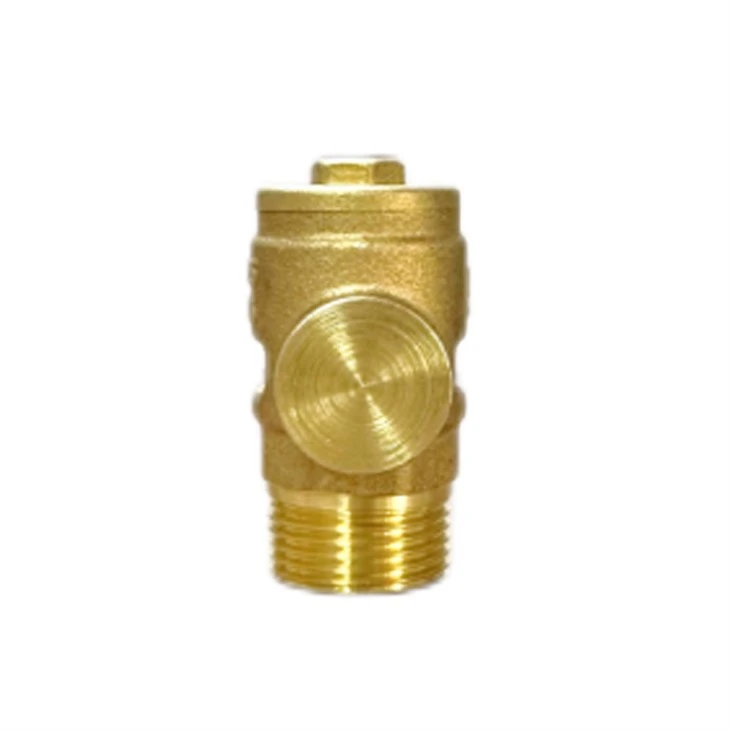

Tijelo vakuumskog prekidača dizajnirano je za smještaj ostalih komponenti i pružanje točke spajanja za vodovodni sustav. Obično ima ulazni ulaz i izlaz koji se koriste za povezivanje vakuumskog prekidača na cijevi ili crijeva u sustavu. Veličina priključaka može varirati ovisno o protoku i promjeru cijevi u sustavu. Na primjer, aDN15 vakuumski prekidačdizajniran je za upotrebu s cijevima koje imaju nominalni promjer od 15 milimetara.
Provjereni ventil
Jedna od najvažnijih komponenti vakuumskog prekidača je kontrolni ventil. Provjereni ventil odgovoran je za sprečavanje povratnog toka vode ili drugih tekućina u sustav. Djeluje tako što omogućuje tekućinu da teče samo u jednom smjeru, od ulaza do izlaza. Kad je tlak na ulaznoj strani kontrolnog ventila veći od tlaka na izlaznoj strani, ventil se otvara, omogućujući da tekućina prođe. Međutim, kada je tlak na izlaznoj strani veći od tlaka na ulaznoj strani, ventil se zatvara, sprečavajući povratni tok.
Postoje različite vrste kontrolnih ventila koji se koriste u vakuumskim prekidačima, uključujući ventile za povratni ventile, ventile za provjeru kuglica i ventile za provjeru dijafragme. Swing Provjerite ventili Upotrijebite zglobni disk koji se ljulja kad tekućina teče u ispravnom smjeru i zatvara se kada se protok preokrene. Ventili za provjeru kuglica koriste loptu koja se gura na sjedalo da zatvori ventil kada se protok preokrene. Ventili za provjeru dijafragme Upotrijebite fleksibilnu dijafragmu koja se savija kako bi se tekućina tekla u jednom smjeru i brtvila se uz sjedalo kako bi se spriječilo povratni tok.
Ventil za ulaz zraka
Druga ključna komponenta vakuumskog prekidača je ventil za ulaz zraka. Ventil za ulaz zraka dizajniran je tako da omogući da zrak uđe u sustav kada tlak padne ispod atmosferskog tlaka. To pomaže u sprječavanju stvaranja vakuuma u sustavu, što bi moglo uzrokovati da se voda ugura u sustav ili ošteti cijevi i druge komponente.
Ventil za ulaz zraka obično se nalazi na vrhu tijela vakuumskog prekidača. Sastoji se od ventila s oprugom koji se otvara kada tlak unutar sustava padne ispod atmosferskog tlaka. Kad se ventil otvori, zrak je dopušten da uđe u sustav, izjednačavajući tlak i sprječavajući formiranje vakuuma. Jednom kada se tlak unutar sustava vrati u normalu, ventil opruženi opruga zatvara se, sprečavajući da zrak uđe u sustav kada nije potreban.
Sklop plovaka
U nekim vakuumskim prekidačima se koristi sklop plovaka za kontrolu rada kontrolnog ventila i ventila za ulaz zraka. Sklop plutanja sastoji se od plovka koji je spojen na polugu ili vezu. Kad se razina vode u vakuumskom prekidaču uzdigne, plovka se diže s njim, uzrokujući da se poluga ili veza pomiče i otvori ili zatvori povratni ventil i po potrebi ventil za ulaz zraka.
Na primjer, u prekidaču vakuuma tlaka, sklop plovaka koristi se za zatvaranje kontrolnog ventila kada se razina vode u vakuumskom prekidaču diže iznad određene razine. To pomaže spriječiti da voda uđe natrag u sustav kada tlak padne. Kad razina vode u vakuumskom prekidaču padne, plovak spušta s njim, uzrokujući da se poluga ili veza pomiče i otvori ventil za ulaz zraka, omogućujući zrak da uđe u sustav i spriječi formiranje vakuuma.
Testni penisi
Testni penisi su mali ventili koji se koriste za ispitivanje rada vakuumskog prekidača. Obično se nalaze na bočnoj strani tijela vakuumskog prekidača i koriste se za povezivanje mjerača tlaka ili druge opreme za testiranje na sustav. Otvaranjem testnih pijetla i mjerenjem tlaka u različitim točkama u vakuumskom razbijaču, moguće je utvrditi rade li provjerni ventil i ventil za ulaz zraka pravilno.
Testni penisi važan su dio postupka održavanja i inspekcije za vakuumske razbijače. Omogućuju tehničarima da brzo i lako testiraju rad vakuumskog prekidača bez rastavljanja cijele jedinice. Redovito testiranje vakuumskog prekidača pomoću ispitnih pijetla pomaže da se pravilno funkcionira i pruža potrebnu zaštitu od povratnog toka.
Zaključak
Dakle, tu ga imate - ključne komponente vakuumskog prekidača. Kao dobavljač vakuumskog prekidača, znam koliko je važno odabrati pravi vakuumski prekidač za vašu prijavu. Trebate li aDN15 vakuumski prekidačZa mali vodovodni sustav ili veći vakuumski prekidač za industrijsku primjenu, imamo širok spektar proizvoda koji će zadovoljiti vaše potrebe.
Ako ste zainteresirani da saznate više o našim vakuumskim probijačima ili imate bilo kakvih pitanja o tome koji je proizvod za vas, nemojte se ustručavati kontaktirati nas. Naš tim stručnjaka uvijek je tu da vam pomogne pronaći najbolje rješenje za vaše potrebe. Radujemo se što ćemo raditi s vama i pomoći vam da osigurate sigurnost i učinkovitost vaših vodovodnih i fluidnih sustava.
Reference
- "Vodovodni inženjering: dizajn i instalacija" Stephena A. Korol
- "Priručnik za kontrolu prevencije i unakrsne veze" Američkog udruženja za vodene radove
